H EV Fuse 150VDC 200VDC Series

سری Westking EVFUSE®H EV Fuse 150VDC 200VDC Seriesدو راه حل حفاظتی سفارشی برای وسایل نقلیه الکتریکی (EV)، یعنی فیوزهای نوع H و نوع J ایجاد کرده است. فیوزهای خودروهای الکتریکی Westking بر اساس تعامل با بیش از 20 شرکت انرژی الکتریکی جدید طراحی و توسعه یافته اند. این فیوزها به طور کامل با شرایط کاربرد وسایل نقلیه الکتریکی انرژی جدید مطابقت دارند و دارای ساختار سفت کننده پیچ و مهره ای و مواد سرامیکی با دمای بالا با آلومینا هستند. این فیوزها عملکردهای شبیه سازی فشردگی، مقاومت در برابر ضربه و دوام در طول عمر را ارائه می دهند.

ارسال استعلام

توضیحات محصول

H TYPE SERIES 150VDC 200VDC

WESTKING EV08H150، EV16H150 و EV35H200 عمدتاً برای وسایل نقلیه الکتریکی کوچک، اتومبیل های شهری یا قایق های بادبانی برقی به عنوان محافظت از بسته باتری مناسب هستند و عملکرد ایمن و قابل اعتماد را ارائه می دهند.

داده های فنی

تایپ کنید	ولتاژ نامی	رتبه بندی شده است جریان ها
EV08H150-(آمپر)	150 ولت دی سی	6A-20A
EV16H150-(آمپر)	150 ولت دی سی	20A-180A
EV35H200-(آمپر)	200VDC	200A-500A

•رده استفاده:	gEV
• ظرفیت شکست امتیازی:	20 کیلو آمپر
•ثابت زمانی:	0.5±2 میلی‌ثانیه
• دمای محیط:	-40 درجه سانتی گراد ... 125 درجه سانتی گراد

استانداردها

ISO8820-8

D622 را دریافت کنید

تولید شده تحت سیستم کیفیت ITAF16949 برای انطباق با الزامات خودرو

سازگار با RoHS

اعلامیه REACH در صورت درخواست در دسترس است

ویژگی های کلیدی / مزایا

محافظت مضاعف در برابر اضافه بار و اتصال کوتاه

افزایش دمای پایین و مصرف انرژی، افزایش دامنه باتری

ظرفیت شکستن بالا

برنامه های کاربردی

محافظت از بسته باتری

BDU و PDU

جعبه اتصال باتری برای وسایل کمکی

این/همه

ذخیره سازی انرژی الکتریکی

شارژر باتری

حفاظت از بسته ابرخازن

حفاظت پشتیبان برای رله / قطع کننده / سوئیچ DC

جداسازی ایمنی تعمیر و نگهداری (MSD)

گواهینامه ها

is09001 iatf16949

مبدا

چین

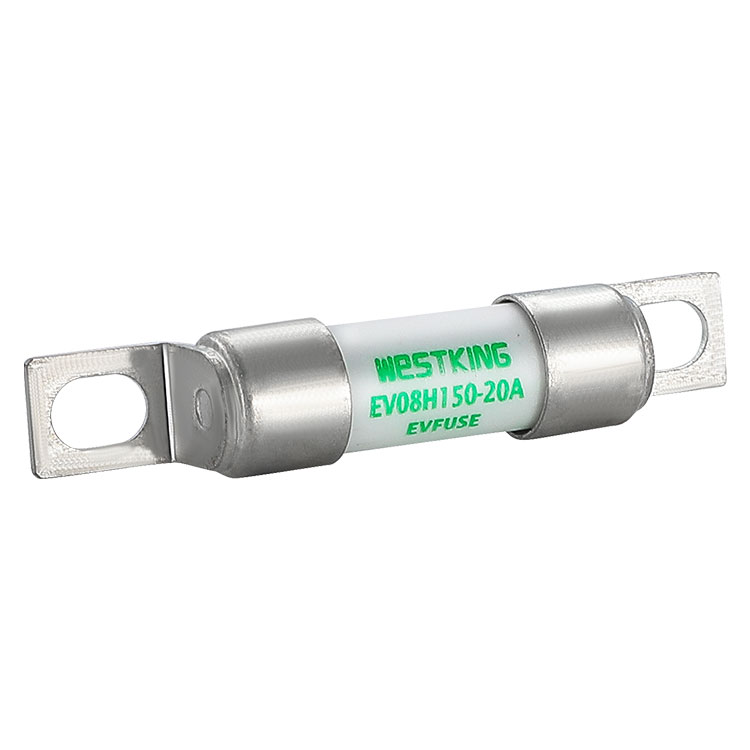

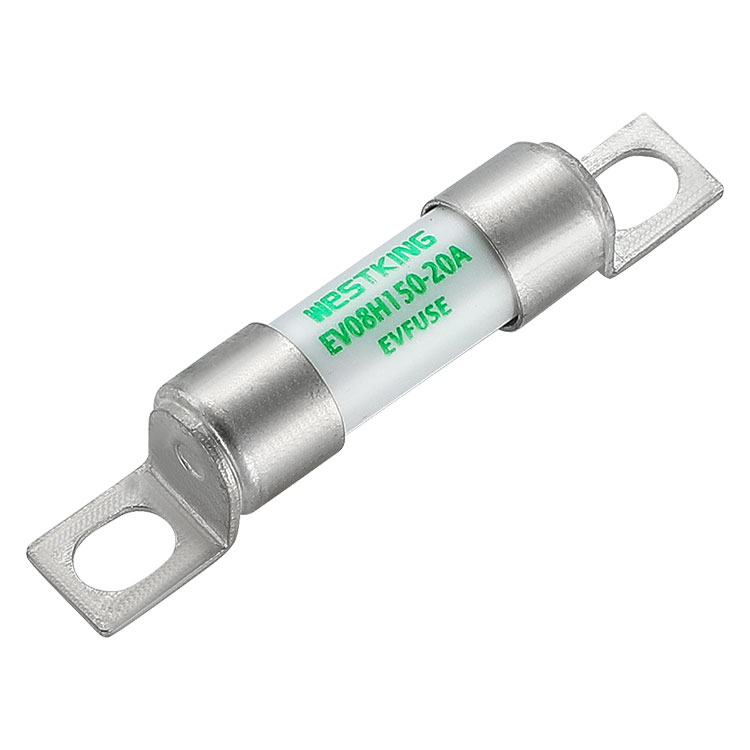

حفاظت EV FUSE 150VDC EV08H150 برای EV و بسته باتری

تایپ کنید	I2t (A2s)		از دست دادن قدرت 0.5 در (w)	وزن خالص (g)
تایپ کنید	ذوب شدن	پاکسازی	از دست دادن قدرت 0.5 در (w)	وزن خالص (g)
EV08H150-06A	2	6	0.30	6.01
EV08H150-10A	3.8	12	0.75
EV08H150-12A	7	22	0.80
EV08H150-16A	20	50	0.85
EV08H150-20A	25	80	1.2

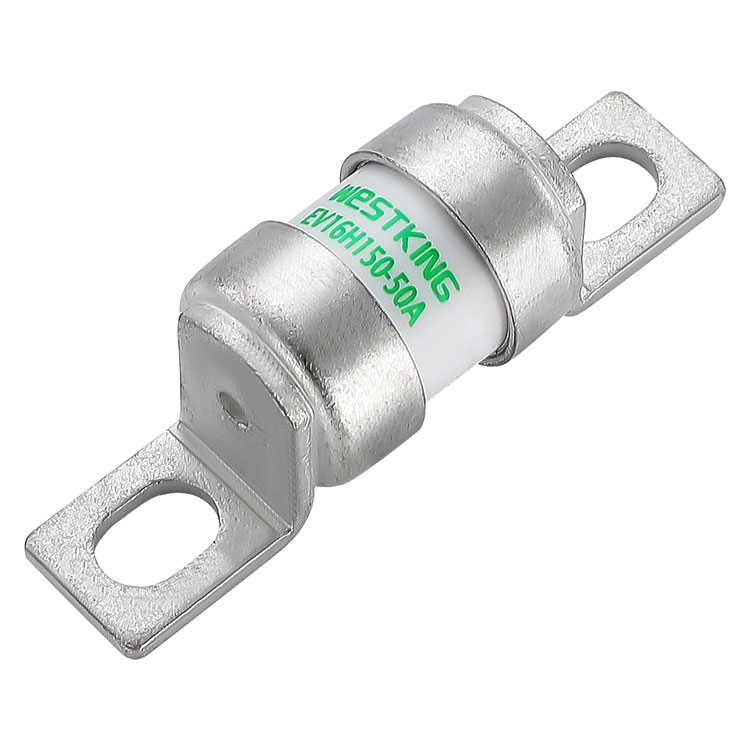

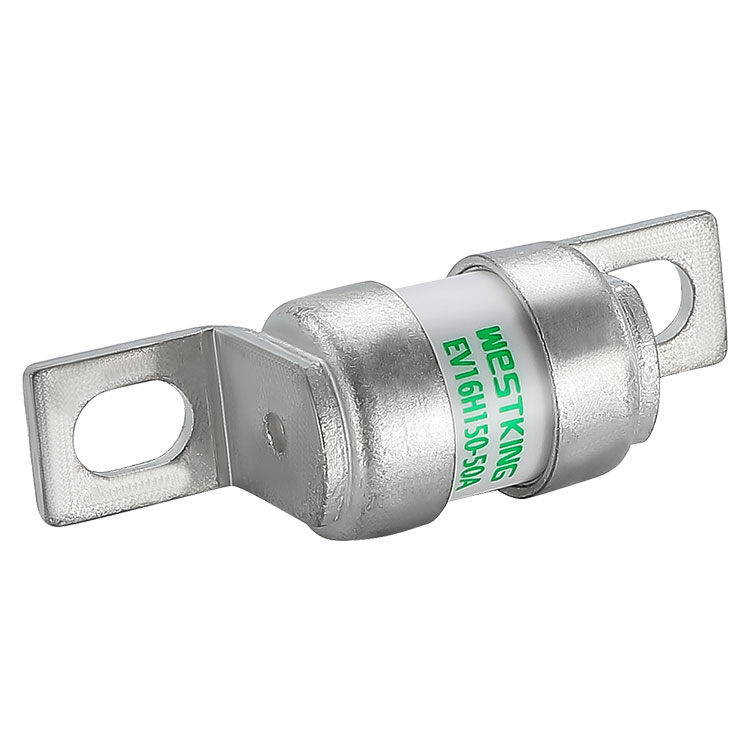

حفاظت EV FUSE 150VDC EV16H150 برای EV و بسته باتری

تایپ کنید	I2t (A2s)		از دست دادن قدرت 0.5 در (w)	وزن خالص (g)
تایپ کنید	ذوب شدن	پاکسازی	از دست دادن قدرت 0.5 در (w)	وزن خالص (g)
EV16H150-20A	12	100	0.45	32
EV16H150-25A	18	120	0.60
EV16H150-32A	32	200	0.68
EV16H150-35A	50	320	0.75
EV16H150-50A	100	500	1.05
EV16H150-63A	180	1100	1.35
EV16H150-80A	300	1900	2.10
EV16H150-100A	600	3800	2.78
EV16H150-125A	625	3900	3.38
EV16H150-160A	1100	7000	4.28
EV16H150-180A	1600	12000	5.33

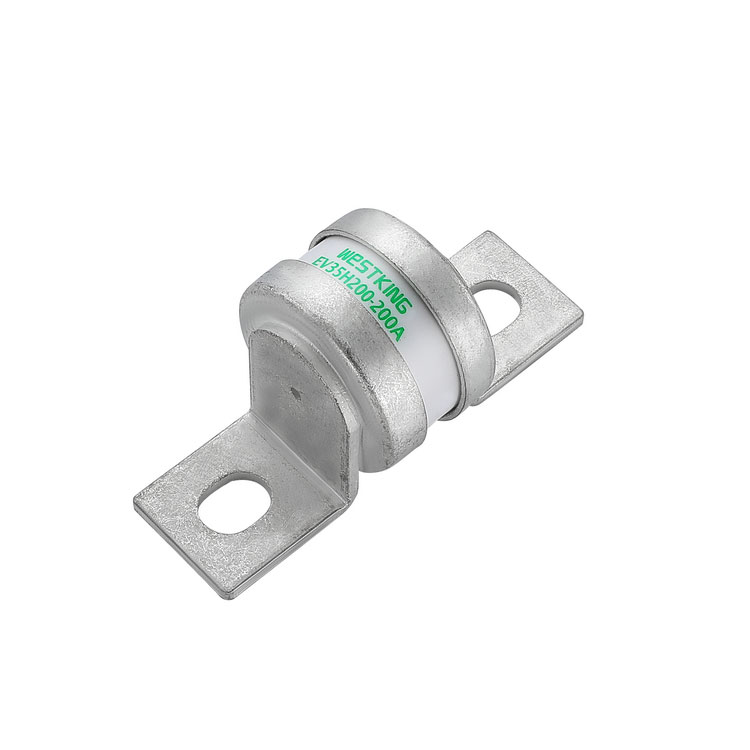

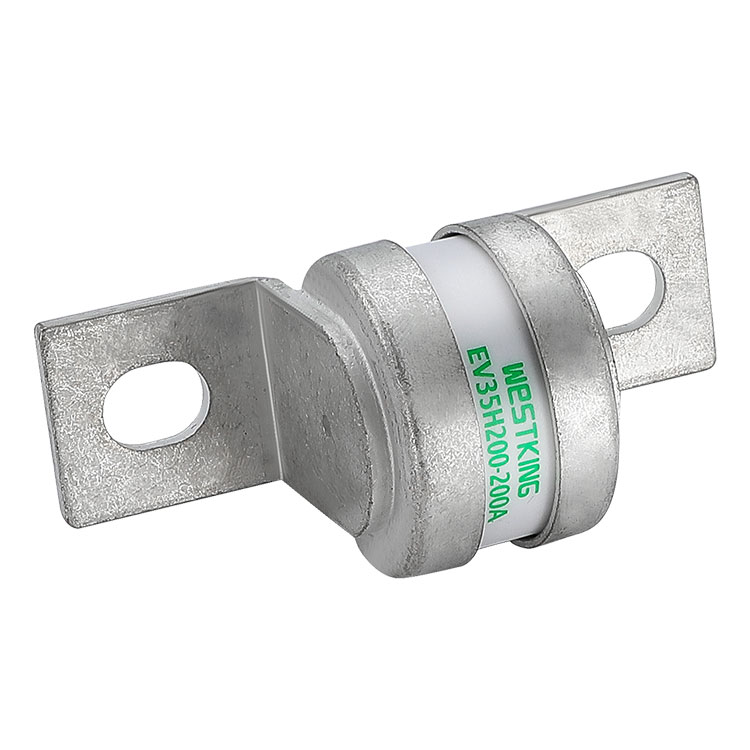

حفاظت EV FUSE 200VDC EV35H200 برای EV و بسته باتری

تایپ کنید	I2t (A2s)		از دست دادن قدرت 0.5 در (w)	وزن خالص (g)
تایپ کنید	ذوب شدن	پاکسازی	از دست دادن قدرت 0.5 در (w)	وزن خالص (g)
EV35H200 × 200A	5200	20500	3.00	154.3
EV35H200 × 250A	7000	30500	3.90
EV35H200﹣300A	10000	40000	4.50
EV35H200﹣350A	15000	60000	5.10
EV35H200﹣400A	20000	82000	5.50
EV35H200﹣450A	23000	120000	7.70
EV35H200﹣500A	28000	180000	9.80
