محصولات > فیوز و نگهدارنده فیوز PV خورشیدی > لینک فیوز خورشیدی 1000VDC PV > نگهدارنده فیوز PV 10x38mm 1000VDC

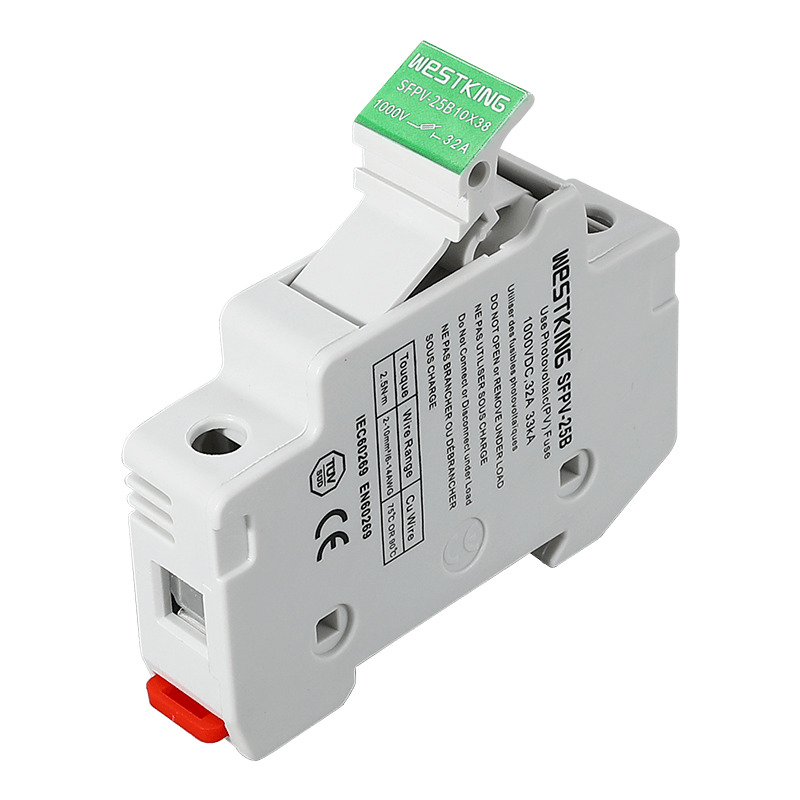

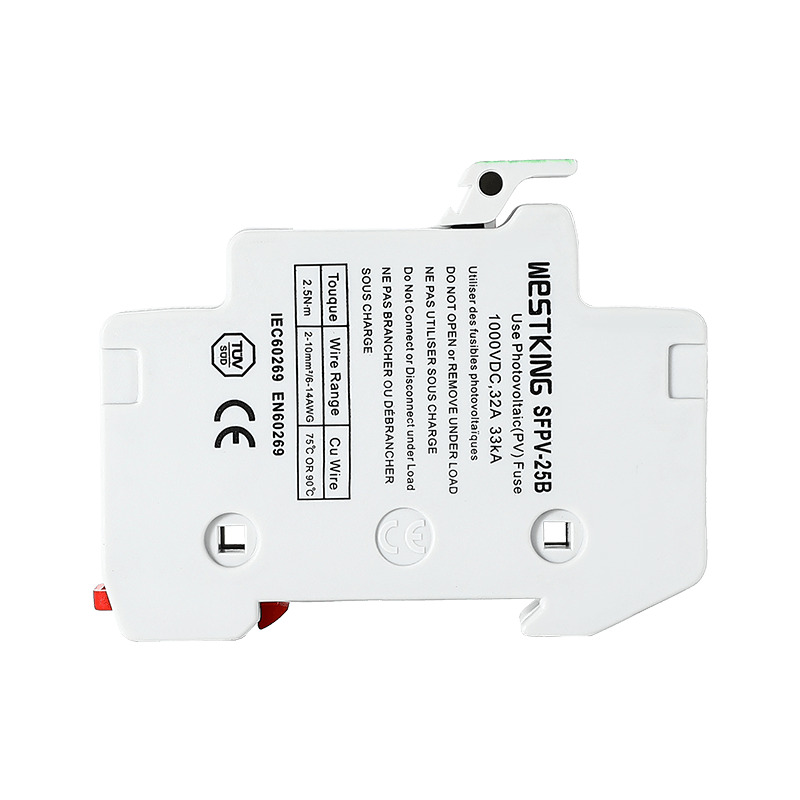

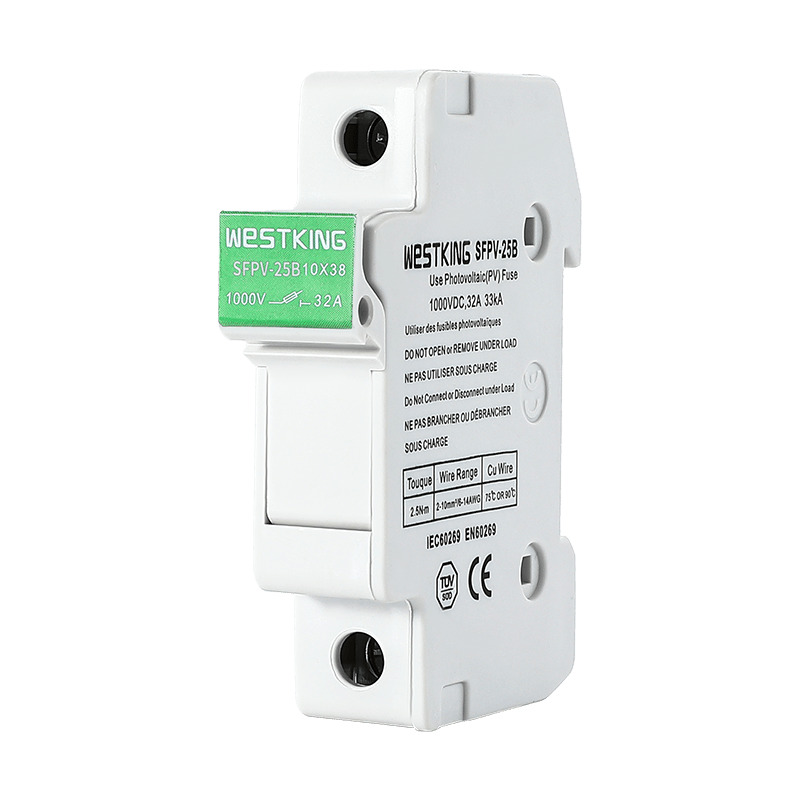

نگهدارنده فیوز PV 10x38mm 1000VDC
معرفی آخرین نوآوری Westking: سری نگهدارنده فیوز همه جانبهبرای حفاظت از سیستم فتوولتائیک طراحی شده است. سری نگهدارنده فیوز فتوولتائیک 10×38 میلی‌متری که با دقت مهندسی شده است، برای محافظت از سیستم‌های فتوولتائیک ساخته شده است. این نگهدارنده‌های فیوز با داشتن طراحی ماژولار، ایمنی و کاربر پسند بودن را در اولویت قرار می‌دهند و استانداردهای سختگیرانه IEC و UL را رعایت می‌کنند و در عین حال دارای رتبه حفاظتی IP20 هستند. چیزی که آنها را متمایز می کند عملکرد بصری تعویض فیوز آنها است که برای تعمیر و نگهداری بدون دردسر فقط به یک ضربه ملایم نیاز دارد.
ارسال استعلام
توضیحات محصول
Westking نگهدارنده فیوز نوآورانه و جامع را راه اندازی کردمحصولات سری نگهدارنده فیوز فتوولتائیک 10X38mm به طور خاص برای حفاظت از سیستم های فتوولتائیک طراحی شده است. این نگهدارنده‌های فیوز با طراحی مدولار، ایمن و آسان برای استفاده هستند، با استانداردهای IEC و UL مطابقت دارند، رتبه حفاظتی IP20 را ارائه می‌دهند و دارای عملکرد تعویض فیوز هستند (فقط به یک ضربه سبک نیاز دارید). سری نگهدارنده فیوز PV 10X38 میلی متری با یا بدون نشانگر شکست فیوز بصری موجود است و می توان آن را در طرح تک قطبی انتخاب کرد. سری محصولات Westking که از مواد ترموپلاستیک سخت و بادوام ساخته شده است، ثبات و دوام را تضمین می کند.
توصیه ویژه: از نگهدارنده‌های فیوز PV 10X38 میلی‌متری Westking به همراه فیوزهای مربوط به آنها استفاده کنید تا از سیستم فتوولتائیک خود محافظت کامل کنید.
داده های تکنیکی
| •ولتاژ محاسبه شده: | 1000 ولت یا 1100 ولت |
| •جریان های نامی: | 32A |
| •درجه محافظت: | IP20 |
| •اندازه محصول: | لینک فیوزهای gPV 10x38mm |
| • ظرفیت شکست امتیازی: | 33 کیلو آمپر |
| •دمای ذخیره سازی: | -40 درجه سانتی گراد ... 90 درجه سانتی گراد |
| • دمای عملیاتی: | -40 درجه سانتی گراد ... 85 درجه سانتی گراد |
| •اتلاف برق نگهدارنده فیوز: | 0.37 وات |
| •ولتاژ عایق نامی: | 6 کیلو ولت |
استانداردها
IEC/EN 60269-1
IEC/EN 60269-2
نگهدارنده فیوز UL4248-1
نگهدارنده فیوز فتوولتائیک UL4248-19
پایانه های سیم کشی UL486E
مجموعه های نگهدارنده فیوز CSA C22.2 Nº 4248-1
اتصالات سیم CSA 22.2 Nº 65
ویژگی های کلیدی / مزایا
طراحی فشرده صرفه جویی در فضا
ساخت مدولار برای انعطاف پذیری
نصب ریل TH35 DIN برای ادغام آسان
سطح حفاظت IP20
طراحی ایمن برای انگشتان
دسترسی راحت به فیوز
قابل قفل شدن بدون لوازم جانبی اضافی
قابل آب بندی در هر دو حالت بسته و باز
نشانگر فیوز بصری اختیاری
ساخته شده از مواد پلاستیکی PBT
دارای مواد مقاوم در برابر شعله با شاخص اشتعال پذیری سیم درخشنده تا 960
برنامه های کاربردی
برنامه های فتوولتائیک تا 1100VDC
حفاظت در سطح رشته/آرایه PV
برنامه های کاربردی اینورتر
عملکرد جعبه کمباین
گواهینامه ها
is09001 iatf16949
TUV CE
اصل و نسب
چین
ویژگی های الکتریکی
| نوع | نشانگر LED | وزن خالص | بسته بندی |
| SFPV-25B-1P | نه | 60 گرم | 12 عدد / جعبه |
| SFPV-25B-2P | نه | 121 گرم | 6 عدد / جعبه |
| SFPV-25B-3P | نه | 182 گرم | 4 عدد / جعبه |
| SFPV-25B-4P | نه | 243 گرم | 3 عدد / جعبه |

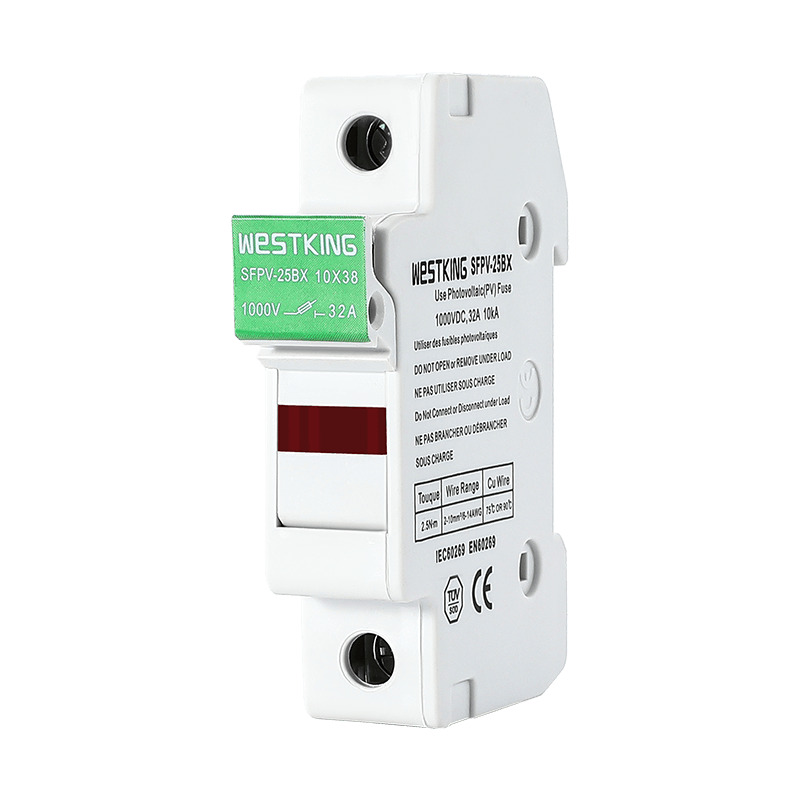

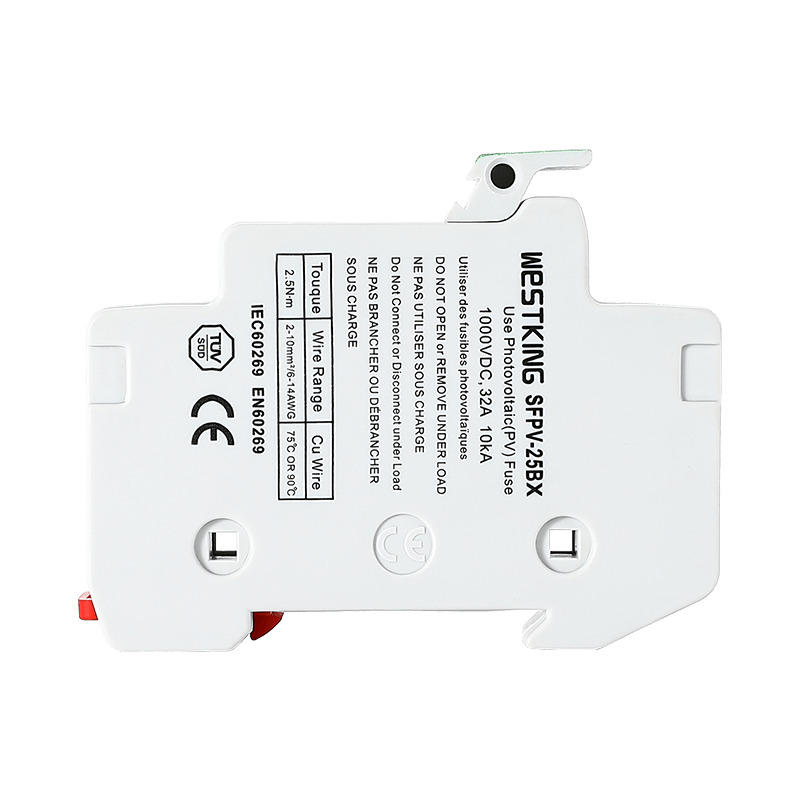

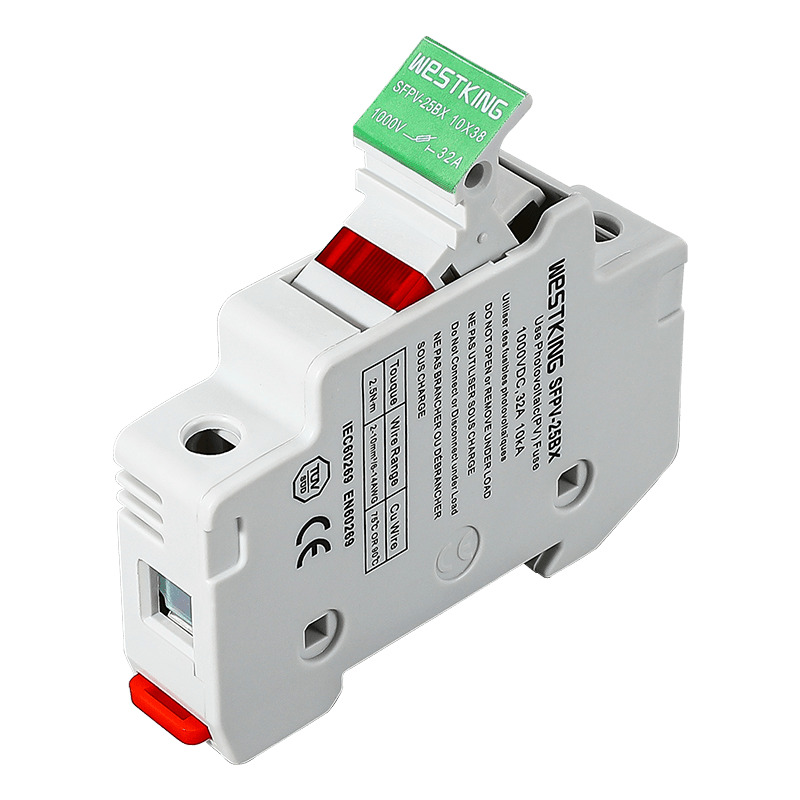

| SFPV-25BX-1P | آره | 62 گرم | 12 عدد / جعبه |
| SFPV-25BX-2P | آره | 125 گرم | 6 عدد / جعبه |
| SFPV-25BX-3P | آره | 187 گرم | 4 عدد / جعبه |
| SFPV-25BX-4P | آره | 249 گرم | 3 عدد / جعبه |
ابعاد (میلی متر)
پایه های FUSE سازگار
دارنده فیوز PV 10X38mm WESTKING از 30 میلیون واحد در کاربردهای تولید برق فتوولتائیک در چین فراتر رفته است. از آنجایی که فیوزهای فتوولتائیک معمولاً در فضای باز و در محیط‌های خشن با اختلاف دمایی قابل توجه استفاده می‌شوند، الزامات سخت‌گیری برای انتخاب مواد فیوزهای فتوولتائیک وجود دارد. در طول مرحله تحقیق و توسعه، WESTKING New Energy Technology Co., Ltd. آزمایش‌ها و اعتبارسنجی‌های شرایط کاری شبیه‌سازی شده گسترده را انجام داد. WESTKING با اشاره به شرایط واقعی عملیاتی در بازار و در نظر گرفتن عوامل محیطی در نهایت یک نگهدارنده فتوولتائیک ایجاد کرد که می تواند در شرایط سخت تست محیطی مقاومت کند. این منجر به تبلیغات شفاهی عالی در بازار چین شده است، با ارزیابی های بالای کاربران برای محصولات ما در بسیاری از نمونه های مناقصه پروژه تحول فنی.
در زیر جدولی از ضرایب درجه بندی محیطی برای محیط های کاربرد دارنده فیوز PV 10X38mm به همراه دستورالعمل نصب و سیم کشی آمده است. لطفاً آن را با دقت بخوانید، زیرا برای استفاده صحیح از فیوزهای فتوولتائیک بسیار مهم است و می تواند عیب ها را کاهش دهد و در عین حال طول عمر نگهدارنده فیوز را افزایش دهد.
در مورد سیم کشی
حداکثر گشتاور سفت شدن: 2 نیوتن متر
برای سیم سفت و سخت یا چند رشته ای با اندازه 1-16 میلی متر مربع (16-6AWG)، WESTKING توصیه می کند از حداکثر 2x6 میلی متر مربع PZ2 یا 5.5x1 میلی متر مربع (با حداکثر قطر 6 میلی متر) استفاده کنید.
نگهدارنده فیوز pv WESTKING 10X38mm
جدول ضریب کاهش
| دمای محیط | -40 درجه تا 20 درجه سانتیگراد | 30 درجه سانتیگراد | 40 درجه سانتیگراد | 50 درجه سانتیگراد | 60 درجه سانتیگراد | 70 درجه سانتیگراد | 80 درجه سانتیگراد | 90 درجه سانتیگراد |
| ضریب کاهش رتبه (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
| رطوبت | 95% | 90% | 80% | 50% | - | - | - | - |
| ضریب کاهش رتبه (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
| تعداد تیرها (کنار هم) | ضریب کاهش جریان (lth) |
| 1p-3p | 1 |
| بزرگتر یا مساوی 4P | 0.9 |
