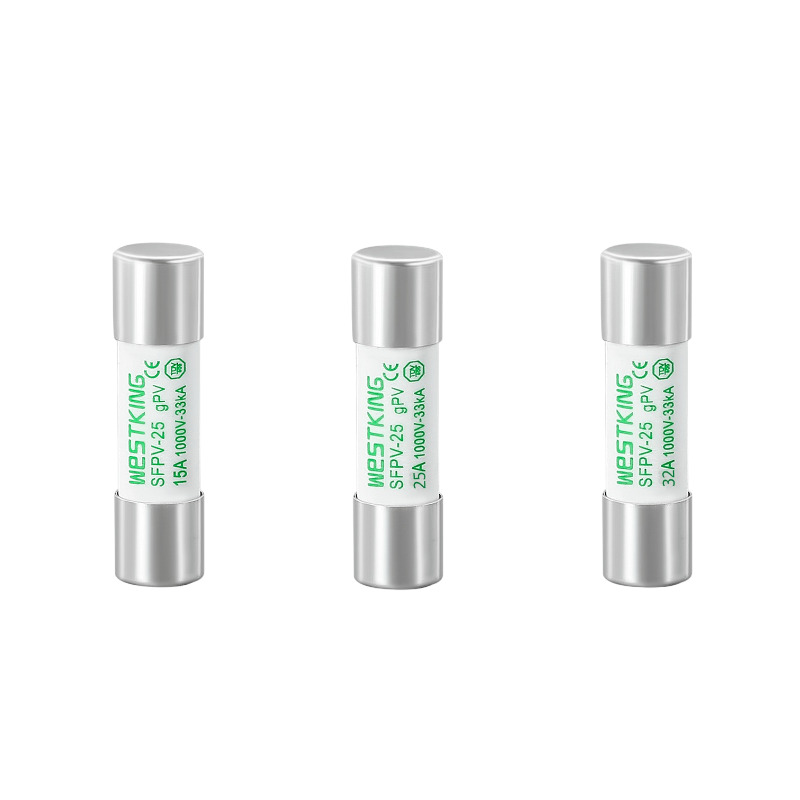

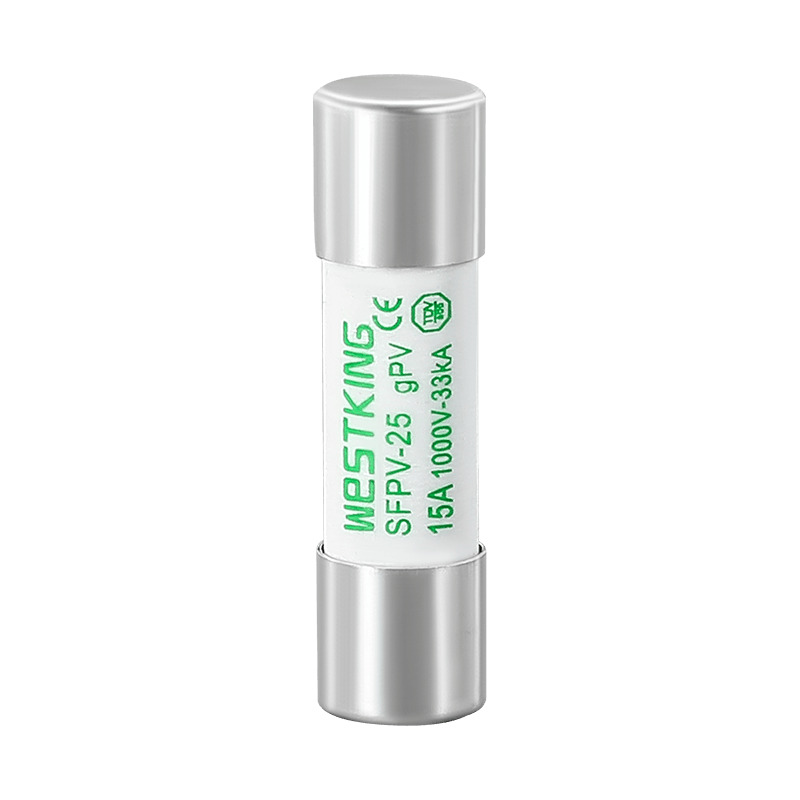

مدل SFPV-25 Westking با در نظر گرفتن سیستم های فتوولتائیک ساخته شده است
به عنوان یک سری فیوز PV ساخته شده برای تضمین ایمنی تنظیمات فتوولتائیک طراحی شده است. این سری فیوز با طراحی پیچیده خود انعطاف پذیری فوق العاده ای در برابر تغییرات دما و چرخش مکرر جریان ارائه می دهد و در نتیجه دوام طولانی مدت سیستم را تقویت می کند.مدل SFPV-25 Westking که به طور خاص برای محافظت از سیستم های فتوولتائیک توسعه یافته است
یک سری فیوز PV است که برای اطمینان از ایمنی کاربردهای فتوولتائیک طراحی شده است. ساختار پیشرفته آن مقاومت فوق العاده ای در برابر دما و چرخه جریان ایجاد می کند و به افزایش طول عمر سیستم کمک می کند. مدل SFPV-25 با درجه ولتاژ 1000VDC دارای حداقل ظرفیت شکست 1.35 برابر جریان نامی فیوز است. این قطعی مدار ایمن را حتی در شرایط معمول جریان خطای کم تولید شده توسط آرایه های PV ممکن می کند. با خط فیوز حفاظت Westking از سیستم PV خارج از شبکه یا متصل به شبکه خود در برابر خطاهای زمین و خطاهای خط غیرمنتظره محافظت کنید.
•ولتاژ محاسبه شده: | 1000Vdc |
•جریان های نامی: | 1A...32A |
•رده استفاده: | gPV |
• ظرفیت شکست امتیازی: | 33 کیلو آمپر |
•حداقل رتبه وقفه: | 1A > 1,45·در 2...32A > 1,35·In |
جریان غیر فیوزینگ: | 1,13 · در |
•دمای ذخیره سازی: | -40 درجه سانتی گراد ... 90 درجه سانتی گراد |
• دمای عملیاتی: | -40 درجه سانتی گراد ... 85 درجه سانتی گراد |
•اگر دمای محیط بالاتر از 25 درجه سانتیگراد است، لطفاً به نمودار ضریب تصحیح دمای فیوز WESTKING و دفترچه راهنمای کاربر مراجعه کنید.
اتصالات فیوز IEC/EN 60269-1 - الزامات عمومی
IEC/EN 60269-6 فیوز برای سیستم های فتوولتائیک خورشیدی
UL248-19 فیوزهای فتوولتائیک
سازگار با RoHS
ظرفیت قطع جریان خطا بسیار کم است
ساختار قوی برای افزایش طول عمر سیستم
مقاوم در برابر چرخه دما
عملکرد قابل اعتماد در دمای شدید تضمین شده است
حفاظت از ماژول های PV در خط
مناسب برای برنامه های جعبه ترکیبی
قابل استفاده برای تمامی سیستم های فتوولتائیک
حفاظت در سطح رشته/آرایه سیستم های PV را فراهم می کند
سازگار با اینورترها و کنترلرهای شارژ باتری
TUV CE
is09001 iatf16949
چین
جریان رتبه بندی شده | I2t(A2s) | از دست دادن توان (w) 1.0 اینچ | وزن خالص | |
ذوب شدن | پاکسازی | |||
1A | 5 | 16 | 0.9 | 10 گرم |
2A | 8 | 32 | 1.0 | |
3A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6A | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
شرح:
1. فیوز به طور معمول در محدوده دمایی -5 درجه سانتیگراد تا 40 درجه سانتیگراد کار می کند و نیازی به اصلاح اضافی نیست.
2. شرایط استفاده مجاز 40- تا 85 درجه سانتیگراد است.
3.در محدوده شرایط استفاده مجاز به این جدول مراجعه کنید.
این راهنما برای اتصال فیوز 10x38mm gPV 1000Vdc و نگهدارنده فیوز، که برای اهداف حفاظت از تولید برق فتوولتائیک خورشیدی طراحی شده است، در نظر گرفته شده است.
1. شرایط کاری
1.1 دمای هوای محیط
شرایط استفاده عادی: دمای هوای محیط از 40 درجه سانتی گراد تجاوز نمی کند. میانگین دمای هوای محیط در طی 24 ساعت از 35 درجه سانتیگراد تجاوز نمی کند، با مقدار متوسط کمتری که در طول سال اندازه گیری می شود. حداقل دمای هوای محیط کمتر از -5 درجه سانتیگراد نباشد. شرایط استفاده مجاز: -40 درجه سانتیگراد تا 85 درجه سانتیگراد.
1.2 ارتفاع
شرایط استفاده عادی: ارتفاع نصب از 2000 متر تجاوز نمی کند. شرایط استفاده مجاز: 2000 متر تا 4500 متر. تصحیح پارامتر ارتفاع: ارتفاع بالاتر در درجه اول منجر به تخریب عایق، شرایط اتلاف حرارت نامناسب و تغییر در فشار هوا می شود.
الف) به ازای هر 100 متر افزایش در ارتفاع، افزایش دمای فیوز 0.1k - 0.5k افزایش می یابد.
ب) به ازای هر 100 متر افزایش ارتفاع، میانگین دمای محیط حدود 0.5k کاهش می یابد.
ج) به طور کلی، فیوزهای مورد استفاده در محیط های باز می توانند تأثیر ارتفاع بر جریان نامی را نادیده بگیرند و همچنان شرایط استاندارد را انتخاب کنند.
د) فیوزهای مورد استفاده در محیط های بسته، در صورتی که دمای هوای محیط یا دمای داخلی محفظه با افزایش ارتفاع به میزان قابل توجهی کاهش پیدا نکند و همچنان به بیش از 40 درجه سانتی گراد برسد، باید جریان نامی را کاهش دهند. به ازای هر 1000 متر افزایش ارتفاع، جریان نامی 2 تا 5 درصد کاهش می یابد.
1.3 شرایط جوی
شرایط استفاده عادی: هوا تمیز است، با رطوبت نسبی بیش از 50٪ در دمای هوای محیط 40 درجه سانتیگراد. رطوبت نسبی بالاتر در دماهای پایین تر مجاز است. در این شرایط، ممکن است گاهی به دلیل تغییرات دما، تراکم متوسط رخ دهد. شرایط استفاده معمولی: بدون تراکم قابل توجه، با رطوبت نسبی تا 95٪.
2.شرایط نصب
فیوز باید به صورت افقی یا عمودی نصب شود، با نصب خاص بسته به وضعیت واقعی. فاصله الکتریکی نباید کمتر از 8 میلی متر باشد و فاصله خزش نباید کمتر از 10 میلی متر باشد. دسته نصب فیوز PV کلاس III است. شرایط نصب به شرح زیر است:
الف) در مکانی که لرزش و ضربه قابل توجهی نداشته باشد.
ب) در محیطی بدون خطر انفجار و بدون گاز یا غبار که می تواند فلزات را خورده یا عایق را از بین ببرد (از جمله گرد و غبار رسانا).
ج) در مکانی بدون نفوذ باران و برف.
3-روش نصب:
الف) نصب ریل استاندارد TH35؛
ب) مشخصات پیچ: M5;
ج) گشتاور نصب توصیه شده: 2.0 N·m.
د) تحمل گشتاور: ± 3%.
4. بسته بندی و ذخیره سازی
بسته بندی: فیوزهای PV از WESTKING در جعبه های داخلی کاغذ راه راه و کارتن های بیرونی، با برچسب های ایمنی برای باران، مقاومت در برابر رطوبت و شکنندگی عرضه می شوند.
ذخیره سازی: دما: -40 درجه سانتی گراد تا 40 درجه سانتی گراد; رطوبت نسبی در دمای 40 درجه سانتی گراد از 70 درصد، در دمای 30 درجه سانتی گراد از 80 درصد و در دمای زیر 20 درجه سانتی گراد از 90 درصد تجاوز نمی کند. ضد رطوبت، از تماس با آب مایع و تغییر شکل به دلیل جذب رطوبت اجتناب کنید. نسوز
5. استفاده و نگهداری
فیوزهای PV باید به طور مرتب توسط پرسنل حرفه ای تمیز و نگهداری شوند و وضعیت اتصال دهنده ها را برای اطمینان از استفاده ایمن بررسی کنند. هنگامی که فیوز PV ذوب می شود، توصیه می شود آن را با فیوز PV از WESTKING جایگزین کنید. هنگام تعویض المنت فیوز، لطفاً گرد و غبار و سایر آلایندهها را از نگهدارنده فیوز PV پاک کنید.
لطفاً این دفترچه راهنما را به دقت بخوانید، زیرا به شما در استفاده صحیح از فیوزها کمک می کند. WESTKING New Energy Technology Co., Ltd. نه تنها فیوزهای با کیفیت بالا را به مشتریان خود ارائه می دهد، بلکه خدمات فنی جامعی را برای کمک به کاربران در حل مسائل ایمنی الکتریکی ارائه می دهد. WESTKING به عنوان اولین شرکتی در چین که فیوزهای DC را تحقیق و تولید می کند، متعهد به ارائه محصولات فیوز برتر برای میدان الکتریکی انرژی جدید است.
