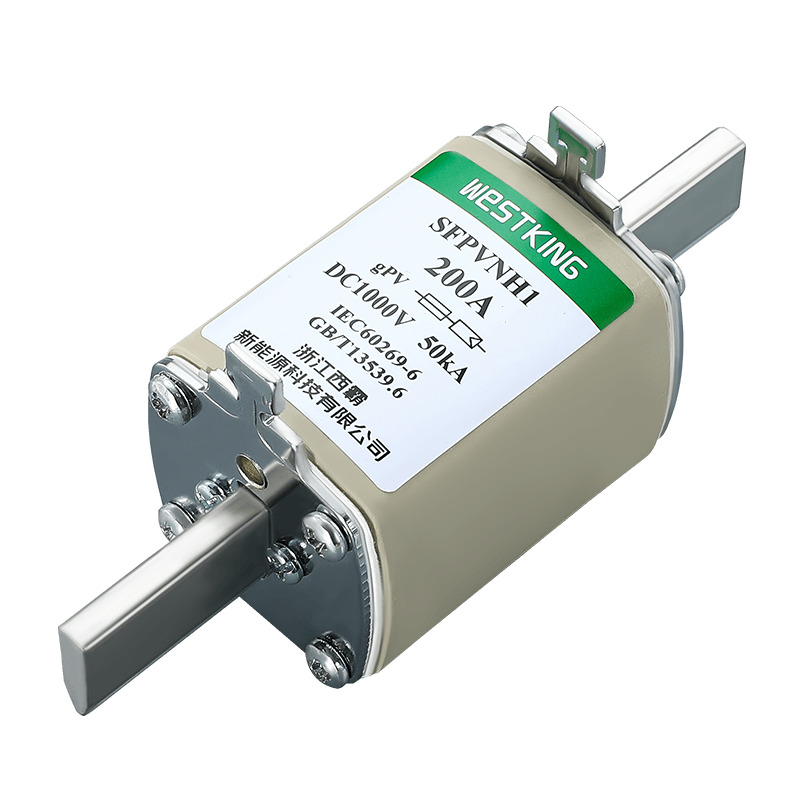

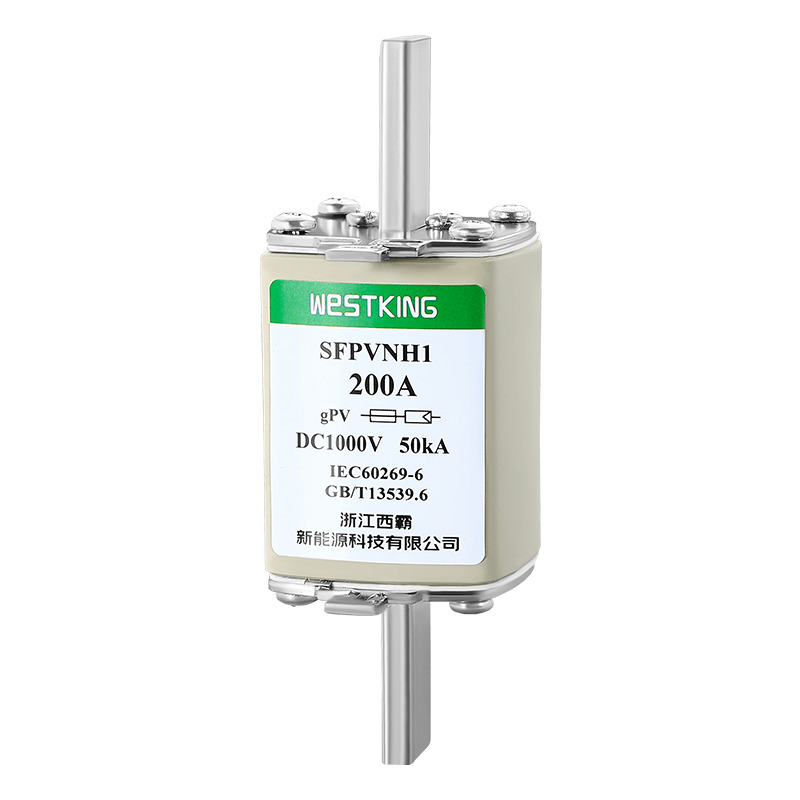

سری فیوزهای فتوولتائیک WESTKING SFPVNH1 (PV) برای حفاظت از سیستم های فتوولتائیک طراحی شده است.
به عنوان یک راه حل اختصاصی می ایستد. این فیوزهای WESTKING که برای پاسخ سریع به مدارهای کوتاه در پانلهای خورشیدی در امتداد زنجیره PV طراحی شدهاند، نقشی محوری در محافظت از کابلهای درون زنجیره PV ایفا میکنند و به طور قطع به عنوان فیوز اولیه عمل میکنند.سری فیوزهای فتوولتائیک WESTKING SFPVNH1 (PV).
به طور خاص برای حفاظت از سیستم های فتوولتائیک طراحی شده است. هنگامی که یک اتصال کوتاه در یک پنل خورشیدی در زنجیره PV رخ می دهد، فیوزهای WESTKING SFPVNH1 به طور موثر از کابل های زنجیره PV (دسته فیوز اصلی) محافظت می کنند. این سری از فیوزها نه تنها انتخاب اندازه فیوز PV ما را در سطح جهانی گسترش می دهد، بلکه یک نوع gPV را نیز اتخاذ می کند که با هر دو استاندارد IEC 60269-6 PV مطابقت دارد. قابلیت قطع جریان خطای کم، مقاومت در برابر چرخه دما، ساخت و ساز بادوام برای افزایش طول عمر سیستم، راندمان بالا با حداقل تلفات برق، و ردپای فشرده. سری فیوز فتوولتائیک WESTKING SFPVNH1 در دو نسخه موجود است: تیغه ساده و نصب مستقیم، که نیازهای متنوع برنامه های مختلف سیستم فتوولتائیک را برآورده می کند.
•ولتاژ محاسبه شده: | 1000Vdc |
•جریان های نامی: | 40A...160A |
•رده استفاده: | gPV |
• ظرفیت شکست امتیازی: | 50 کیلو آمپر |
•حداقل رتبه وقفه: | 1.35 · در |
جریان غیر فیوزینگ: | 1.13 · در |
•دمای ذخیره سازی: | -40 درجه سانتی گراد ... 90 درجه سانتی گراد |
• دمای عملیاتی: | -40 درجه سانتی گراد ... 85 درجه سانتی گراد |
هنگامی که دمای محیط از 25 درجه سانتیگراد بیشتر شد، لطفاً به جدول تصحیح دمای فیوز خورشیدی WESTKING مراجعه کنید.
اتصالات فیوز IEC/EN 60269-1 - الزامات عمومی
IEC/EN 60269-6 فیوز برای سیستم های فتوولتائیک خورشیدی
UL248-19 فیوزهای فتوولتائیک
سازگار با RoHS
به طور گسترده در سطح جهانی پذیرفته شده است
قابلیت قطع جریان های کم خطا را دارد
چرخه های دما را به طور موثر تحمل می کند
ساخته شده با دوام برای افزایش طول عمر سیستم
راندمان بالا با حداقل تلفات برق
طراحی فشرده برای نصب صرفه جویی در فضا
حفاظت از ورودی های DC اینورتر
برنامه های کاربردی برای ترکیب کننده های مجدد (ترکیب کننده فرعی، ترکیب کننده آرایه، ترکیب کننده اصلی)
مناسب برای تمام کاربردهای فتوولتائیک
is09001 iatf16949
چین
جریان رتبه بندی شده | I2t(A2s) | از دست دادن توان (w) 1.0 اینچ | وزن خالص | |
ذوب شدن | پاکسازی | |||
40A | 140 | 1200 | 8.0 | 427 گرم |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 | |
125A | 2547 | 22923 | 17.50 | |
160A | 5198 | 46782 | 22.00 |
شرح:
1. فیوز به طور معمول در محدوده دمایی -5 درجه سانتیگراد تا 40 درجه سانتیگراد کار می کند و نیازی به اصلاح اضافی نیست.
2. شرایط استفاده مجاز 40- تا 85 درجه سانتیگراد است.
3.در محدوده شرایط استفاده مجاز به این جدول مراجعه کنید.
فیوز لینک 1000Vdc NH0 gPV یک محصول جمع و جور و با کیفیت است که توسط WESTKING New Energy Technology Co., Ltd. برای استفاده در پلت فرم ولتاژ 1000VDC توسعه و تولید شده است. این فیوز فیوز با یک پلت فرم ولتاژ 40-100 آمپر، به دلیل اندازه کوچک و قابلیت تقسیم بندی بالا، برای صرفه جویی در فضا در کاربردهای جعبه ترکیبی طراحی شده است. این می تواند به سرعت مدار را در مدت زمان کوتاهی قطع کند و به طور موثر از تجهیزات در برابر آسیب های ناشی از جریان اضافه و خطاهای اتصال کوتاه محافظت کند. ساخته شده از مواد با کیفیت بالا، این لینک فیوز قابلیت اطمینان عالی و عمر طولانی را ارائه می دهد.
