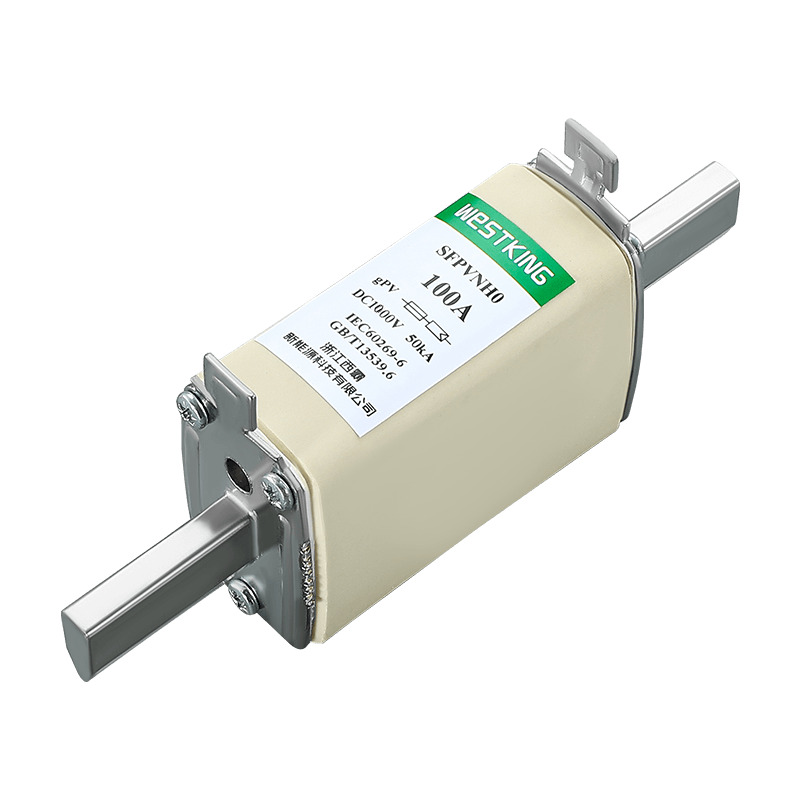

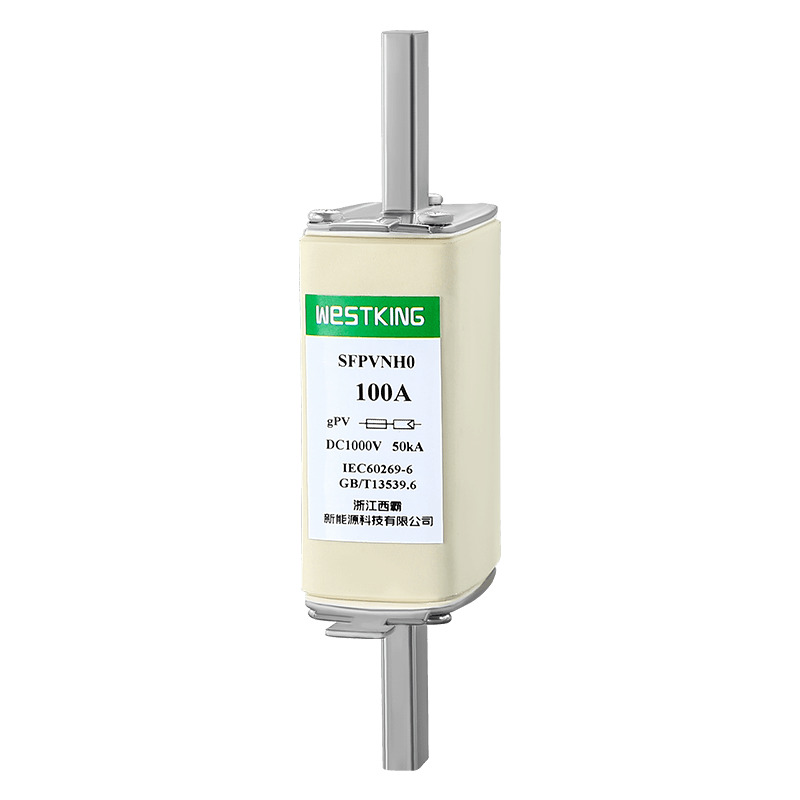

Westking، یک تامین کننده قابل اعتماد مستقر در چین، فیوزهای 1000Vdc NH0 GPV PV PV را ارائه می دهد. این فیوز لینکها برای کاربردهای فتوولتائیک طراحی شدهاند و حفاظت قابل اعتماد را در سیستمهای انرژی خورشیدی تضمین میکنند. با تعهد Westking به تعالی، این فیوز لینک ها استانداردهای صنعت را برآورده می کنند و راه حل های کارآمد و ایمن را برای پروژه های انرژی خورشیدی ارائه می دهند.
فیوز پیوندهای NH0 gPV برای تاسیسات فتوولتائیک از WESTKING به طور خاص برای ارائه یک راه حل حفاظتی ایمنی قابل اعتماد در ورودی DC فرعی، آرایه یا اینورتر تاسیسات فتوولتائیک طراحی شده است. این فیوز لینک ها حفاظت جامع در برابر اضافه بار و اتصال کوتاه (کلاس gPV مطابق با استانداردهای IEC 60269 و UL248-19) با حداقل جریان فیوزینگ 1.35 برابر جریان نامی (In) ارائه می کنند. آنها با بدنه سرامیکی ساخته شده اند که مقاومت استثنایی در برابر فشار داخلی و شوک حرارتی از خود نشان می دهد. کنتاکت ها از مس یا برنج با روکش نقره ساخته شده اند، در حالی که عناصر ذوب از مواد توشیبا برای جلوگیری از پیری و حفظ ویژگی های الکتریکی بدون تغییر در طول زمان تشکیل شده اند. برای اطمینان از عملکرد بهینه، توصیه می کنیم از پایه فیوز 1000 VDC SFPVNH0B با این فیوز لینک ها استفاده کنید.
•ولتاژ محاسبه شده: | 1000Vdc |
•جریان های نامی: | 40A...100A |
•رده استفاده: | gPV |
• ظرفیت شکست امتیازی: | 50 کیلو آمپر |
•حداقل رتبه وقفه: | 1.35 · در |
جریان غیر فیوزینگ: | 1.13 · در |
•دمای ذخیره سازی: | -40 درجه سانتی گراد ... 90 درجه سانتی گراد |
• دمای عملیاتی: | -40 درجه سانتی گراد ... 85 درجه سانتی گراد |
هنگامی که دمای محیط از 25 درجه سانتیگراد بیشتر شد، لطفاً به جدول تصحیح دمای فیوز خورشیدی WESTKING مراجعه کنید.
اتصالات فیوز IEC/EN 60269-1 - الزامات عمومی
IEC/EN 60269-6 فیوز برای سیستم های فتوولتائیک خورشیدی
UL248-19 فیوزهای فتوولتائیک
سازگار با RoHS
به طور گسترده در سطح جهانی پذیرفته شده است
قابلیت قطع جریان های کم خطا را دارد
چرخه های دما را به طور موثر تحمل می کند
ساخته شده با دوام برای افزایش طول عمر سیستم
راندمان بالا با حداقل تلفات برق
طراحی فشرده برای نصب صرفه جویی در فضا
این دستگاه که با اینورترها و کنترل کننده های شارژ باتری سازگار است، از ماژول های PV به صورت خطی محافظت می کند و برای کاربردهای جعبه ترکیبی مناسب است.
مناسب برای استفاده در تمام سیستم های فتوولتائیک، محافظت در سطح رشته/آرایه سیستم های PV را ارائه می دهد.
TUV CE
is09001 iatf16949
چین
جریان رتبه بندی شده | I2t(A2s) | از دست دادن توان (w) 1.0 اینچ | وزن خالص | |
ذوب شدن | پاکسازی | |||
40A | 140 | 1200 | 8.0 | 224 گرم |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
شرح:
1. فیوز به طور معمول در محدوده دمایی -5 درجه سانتیگراد تا 40 درجه سانتیگراد کار می کند و نیازی به اصلاح اضافی نیست.
2. شرایط استفاده مجاز 40- تا 85 درجه سانتیگراد است.
3.در محدوده شرایط استفاده مجاز به این جدول مراجعه کنید.
فیوز لینک 1000Vdc NH0 gPV یک محصول جمع و جور و با کیفیت است که توسط WESTKING New Energy Technology Co., Ltd. برای استفاده در پلت فرم ولتاژ 1000VDC توسعه و تولید شده است. این فیوز فیوز با یک پلت فرم ولتاژ 40-100 آمپر، به دلیل اندازه کوچک و قابلیت تقسیم بندی بالا، برای صرفه جویی در فضا در کاربردهای جعبه ترکیبی طراحی شده است. این می تواند به سرعت مدار را در مدت زمان کوتاهی قطع کند و به طور موثر از تجهیزات در برابر آسیب های ناشی از جریان اضافه و خطاهای اتصال کوتاه محافظت کند. ساخته شده از مواد با کیفیت بالا، این لینک فیوز قابلیت اطمینان عالی و عمر طولانی را ارائه می دهد.
