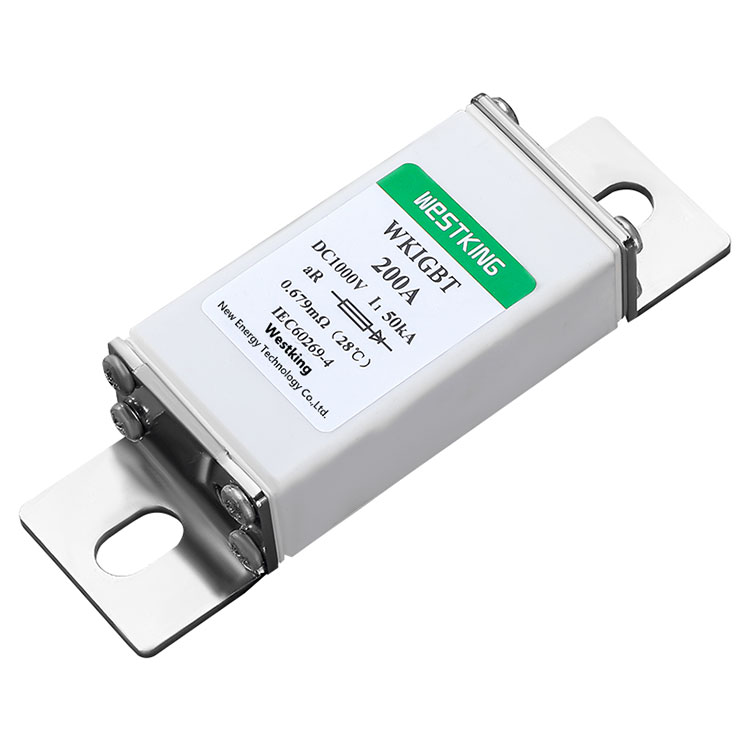

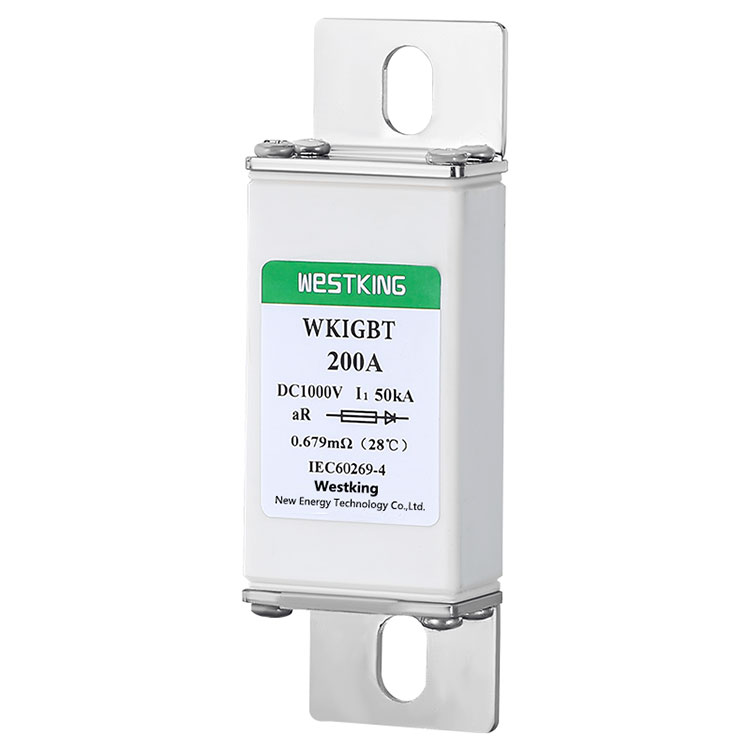

فیوز 1000VDC WKIGBT

فیوز IGBT 1000VDC Westkingفیوز 1000VDC WKIGBTیک فیوز فشار قوی است که برای محافظت از دستگاه ها و مدارهای برق طراحی شده است. با ولتاژ نامی 1000VDC، برای استفاده در کاربردهای مختلف ولتاژ بالا مانند کنترل صنعتی، سیستم های قدرت، حمل و نقل، انرژی های نو و غیره مناسب است. IGBT FUSE 1000VDC Westking به طور موثر از ماژول‌های IGBT و مدارهای اینورتر محافظت می‌کند و از آسیب‌های ناشی از خطاهای اضافه ولتاژ و جریان اضافی جلوگیری می‌کند. این به طور گسترده ای در تولید برق فتوولتائیک خورشیدی، نیروی باد، تجهیزات الکترونیکی قدرت، تجهیزات ارتباطی، تجهیزات پزشکی، هوا فضا و سایر زمینه ها استفاده می شود.

ارسال استعلام

توضیحات محصول

فیوزهای تگ پیچی وستکینگ با سرعت بالافیوز 1000VDC WKIGBTبه طور خاص برای محافظت از ماژول های IGBT طراحی شده اند و برای استفاده در مدارهای اینورتر IGBT با ولتاژ فیوز DC تا 1000 Vdc ایده آل هستند. این فیوزها دارای اندوکتانس کم (≤ 20nH) هستند که آنها را برای کاربردهای سوئیچینگ با سرعت بالا مناسب می کند. آنها به طور موثر در برابر خطاهای اضافه ولتاژ و جریان اضافی محافظت می کنند و عملکرد ایمن و کارآمد ماژول های IGBT و مدارهای اینورتر را تضمین می کنند.

فیوز 1000VDC WKIGBTداده های فنی

•ولتاژ نامی:	1000 Vdc
•جریان های نامی:	25A...250A
•رده استفاده:	aR
• ظرفیت شکست امتیازی:	50 کیلو آمپر

استانداردها

IEC/EN 60269-4

سازگار با RoHS

فیوز 1000VDC WKIGBTویژگی های کلیدی / مزایا

رتبه بندی ولتاژ بالا: مناسب برای مدارهای ولتاژ بالا با رتبه 1000VDC که نیازهای اکثر برنامه های ولتاژ بالا را برآورده می کند.

پاسخ سریع: با استفاده از فناوری ذوب با سرعت بالا، می تواند به سرعت مدار را در صورت بروز خطا قطع کند و از تجهیزات و ایمنی پرسنل محافظت کند.

تلفات کم: IGBT FUSE 1000VDC تلفات ذوب کم، عملکرد پایدار در طول زمان و کاهش هزینه های عملیاتی دارد.

قابلیت اطمینان بالا: با قابلیت اطمینان و پایداری بالا، عملکرد عادی تجهیزات را در شرایط کاری مختلف تضمین می کند.

نصب و نگهداری آسان: با استفاده از روش نصب پیچ و مهره، برای نصب و حذف راحت است. ساختار ساده آن نیز هزینه های نگهداری را کاهش می دهد.

زمینه های کاربردی گسترده: IGBT FUSE 1000VDC به طور گسترده در کنترل صنعتی، سیستم های قدرت، حمل و نقل، انرژی های جدید و سایر زمینه ها استفاده می شود و ارزش عملی بالایی را ارائه می دهد.

فیوز 1000VDC WKIGBTبرنامه های کاربردی

کنترل صنعتی: از ماژول های IGBT و مدارهای اینورتر در سیستم های کنترل صنعتی محافظت می کند.

سیستم های قدرت: از تجهیزات و مدارهای قدرت در نیروگاه ها، پست ها و خطوط انتقال محافظت می کند.

حمل و نقل: از مدارهای ولتاژ بالا در وسایل نقلیه الکتریکی، قطارها و هواپیماها محافظت می کند.

انرژی جدید: قابلیت اطمینان و ایمنی مدارهای ولتاژ بالا را در سیستم‌های انرژی تجدیدپذیر از جمله انرژی خورشیدی، بادی و برق آبی تضمین می‌کند.

ارتباط: از مدارهای ولتاژ بالا در سیستم های ارتباطی مانند فیبر نوری و دستگاه های ارتباطی بی سیم محافظت می کند.

پزشکی: قابلیت اطمینان و ایمنی مدارهای ولتاژ بالا را در دستگاه‌های پزشکی، مانند دستگاه‌های اشعه ایکس، دستگاه‌های اولتراسوند و تجهیزات لیزر تضمین می‌کند.

هوافضا: از مدارهای ولتاژ بالا در فضاپیماها و ماهواره ها محافظت می کند و ثبات و قابلیت اطمینان سیستم را تضمین می کند.

حمل و نقل ریلی: از مدارهای ولتاژ بالا در مبدل های کششی، سیستم های کنترل ترمز و تجهیزات سیگنال ریلی محافظت می کند.

الکترونیک قدرت: از مدارهای ولتاژ بالا در تقویت کننده های قدرت، مبدل های سیگنال و منابع تغذیه محافظت می کند.

سایر کاربردهای ولتاژ بالا: شامل ماشین های برش پلاسما، تجهیزات الکترولیز و سایر دستگاه های ولتاژ بالا

فیوز 1000VDC WKIGBTگواهینامه ها

• is09001 iatf16949

مبدا

چین

ویژگی های الکتریکی

جریان رتبه بندی شده	I2t (A2s)		از دست دادن توان (w) 1.0 اینچ	وزن خالص
جریان رتبه بندی شده	ذوب شدن	پاکسازی	از دست دادن توان (w) 1.0 اینچ	وزن خالص
25A	19	100	13.6	224 گرم
32A	35	180	16.8
40A	60	300	19.0
50A	130	670	20.50
63A	240	1200	21.0
80A	500	2400	26.0
100A	1000	5100	31.0
125A	1850	9500	33.0
160A	4000	20000	36.0
200A	8400	42000	43.0
225A	12500	59500	44.6
250A	15500	80000	47.0
